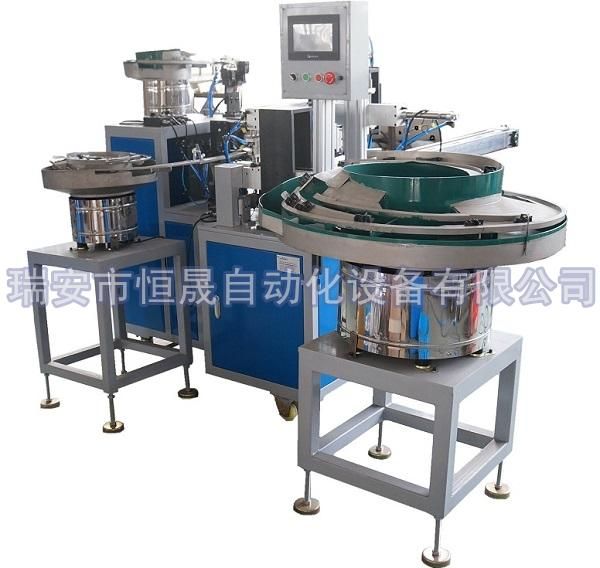

電氣配件全自動組裝鎖螺絲機

點擊圖片查看大圖

詳細信息

一.技術參數

主要參數	外形尺寸	長1650寬1350高1500mm
	電源：	AC 220V 50HZ
	氣源	0.6MPa
	設備重量	480kg
機器結構	圓盤驅動	減速電機+ 凸輪分割器
	圓盤工位	8工位，1個產品/工位
	卸料	機械手+輸送帶
控制系統	主機程序控制	西門子PLC控制
控制系統	人機界面	觸摸屏
效率	鎖付速度	30-40件/分鐘
電批	單次鎖螺絲數量	2顆
	扭力	客戶可調
	容許不良品率	＜0.1%
適用螺絲	規格	按客戶要求定制
檢測項目	螺絲滑牙檢測	有
	螺絲漏鎖檢測	有
	鎖緊不良品的處理	觸摸屏上顯示

二.說明：

1. 本機為轉盤八工位2軸鎖螺絲機，轉盤上安裝八個夾具。轉盤每轉動一次就可以完成一個產品的鎖螺絲工序，送螺絲為1次送2顆螺絲的機構, 物料由振動盤自動輸入送，工序完成后機械手自動夾出并放到輸送帶上，輸送線可與其他生產線連接使用。

2.每顆螺絲的掉落都有光纖檢查，保證送釘?shù)臄?shù)量。

3. 電批為全自動離合電批，當螺絲到達扭力后會自動停止，可以判斷出鎖螺絲滑牙，浮鎖等不良品，并顯示在觸摸屏上面。

4.通過更換夾具可以通用其他的產品型號。

5.螺絲的通用在牙徑大小不變的情況下，長度不受限制
